产品概述：

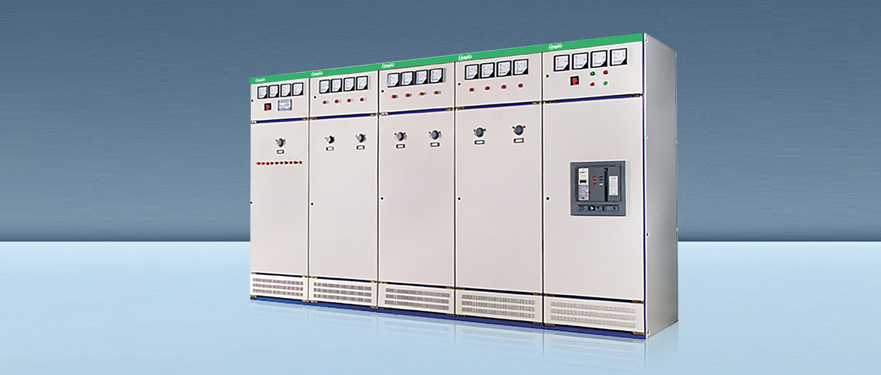

CY-MNS低压抽出式开关柜（以下简称开关柜）是我公司参考了瑞士ABB公司的RMNS系列低压开关柜并加以综合改进后开发的，是目前国内较先进的低压抽出式开关设备。该产品均由标准化、成系列的模块组成，并且抽屉具有可靠的机械联锁设置，使用户在使用时更安全、更可靠。本开关柜适用于交流50-60Hz、额定绝缘电压和工作电压在660V及以下三相五线制的电力供电系统,可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗设备的控制，并通过电容补偿柜对其主母线进行无功补偿。

使用条件：

• 周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃，周围空气相对湿度在最高温度为+40℃时不超过50％，在较低温度时有较大的相对湿度，如+20℃时为90%，但考虑到由于温度的变化有可能会偶然产生湿度的凝露。

• 户内使用，使用地点的海拔高度不得超过2000m

• 应安装在无剧烈震动和冲击，以及不使用电器元件受到腐蚀的场所

技术数据：

1、标准及技术规范GB7251.1-1997低压成套开关设备和控制设置（TTA）

2、JB/T9661-1999低压抽出式开关成套设备

3、过电压类型IV III

4、污染等级3

5、额定工作电压（Ue）(V)660 380

6、额定绝缘电压（Ui）(V)660

7、额定频率（Hz） 50

8、水平母线

9、额定电流：5000A 4000A 3150A 2500A 2000A 630A

10、额定短时耐受电流（1cw）(KA)50,65,80

11、额定峰值耐受电流（1pk）(KA)105,143,176

12、垂直母线

13、额定最大工作电流≤1000A

14、额定短时耐受电流50KA

15、额定峰值耐受电流105KA

16、外壳防护等级IP30 IP40

结构特征：

本开关柜由于引进了瑞士ABB的先进技术，并在其原有基础上加以技术改进，使其更符合我国国情。柜体采用25mm为模数的C型材通过连接件来组合成各种得以满足各种需求的柜架结构和抽屉单元，在MCC柜中大量采用高强度的阻燃型工程塑料组件，使其安全性能更可靠，同时加之将国外的的功能版型加以改型，以200mm为模数加以组合，使其更有利于PC柜与MCC柜混合装柜体的设计需求，同时抽出单元与柜体具有可靠的连锁设置，以防止在开关通电状态下带负荷拉闸，提高了其安全性，另外该柜体一般均采用冷轧钢板进行镀锌钝处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板来加工。
